系統概述:
煙氣脫硝氨逃逸一體化在線監測系統（XTK-800型）是由我公司榮譽出品，本系統包括預處理系統、氣體分析儀和數據處理與顯示三大部分。本系

統取樣方式為原位式高溫伴熱抽取采樣。本系統基本原理是基于紫外差分吸收光譜（DOAS）技術及可調諧半導體激光吸收光譜（TDLAS）技術。

紫外差分吸收光譜技術原理為，同種氣體在不同光譜波段有不同的吸收，不同氣體在同一光譜波段的吸收疊加作用，通過對連續光譜做算法分析，

可同時測量多種氣體，有效避免各組分相互干擾；
激光光譜氣體分析儀采用TDLAS技術(可調諧半導體激光光譜吸收技術Tunable Diode Laser Absorption Spectroscopy)，為目前先進的氣體測量

方法之一，該儀表具有靈敏度高、響應速度快、不受背景氣體干擾、非接觸式測量等特點，為實時準確地反映NH3變化提供了可靠保證。
    本公司生產的煙氣脫硝氨逃逸一體化在線監測系統（XTK-800型）耐用且易于安裝，特別適用于眾多環保及工業過程氣體排放監測，包括燃煤發

電廠、鋁廠、鋼鐵廠、冶煉廠、垃圾發電站、水泥廠和化工廠等。
測量原理:

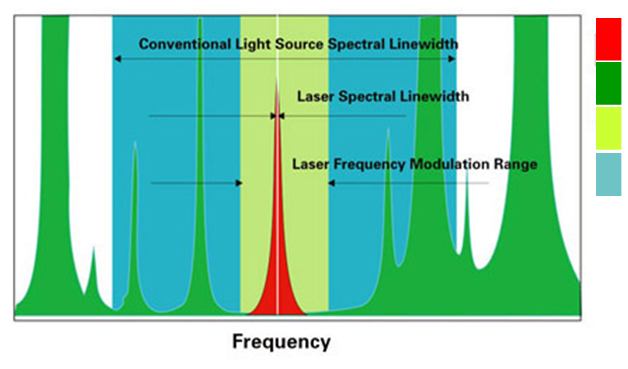

可調諧半導體激光光譜吸收技術TDLAS本質上是一種光譜吸收技術，通過分析激光被氣體分子的選擇性吸收來獲得氣體的濃度。它與傳統紅外

光譜吸收技術的不同之處在于，半導體激光光譜寬度遠小于氣體吸收譜線的展寬，如上圖。因此，半導體激光吸收光譜技術是一種高分辨率的

光譜吸收技術。系統采用特定波長的激光束穿過被測氣體，激光強度的衰減與氣體的濃度滿足朗伯.比爾定理，因此可以通過檢測激光強度的衰

減信息分析獲得被測氣體的濃度。采用半導體激光吸收光譜技術的激光氣體分析儀可從原理上抗背景氣體的干擾，測量結果可靠性高。
優勢特點:
1、不受背景氣體的影響
傳統非色散紅外光譜吸收技術采用的光源譜帶很寬，其譜寬范圍內除了被測氣體的吸收譜線外，還有很多基他背景氣體的吸收譜線。因此，光源

發出的光除了被待測氣體的多條譜線吸收外還被一些背景氣體的吸收，從而導致測量的不準確性。 而半導體激光吸收光譜技術中使用的半導體

激光的譜寬小于0.001nm，遠小于被測氣體一條吸收譜線的譜寬。如圖2-1所示的“單線吸收光譜”數據。 同時在選擇該吸收譜線時，就保證在

所選吸收譜線頻率附近約10倍譜線寬度范圍內無測量環境中背景氣體組分的吸收譜線，從而避免這些背景氣體組分對被測氣體的交叉吸收干擾，

保證測量的準確性。
2、不受粉塵干擾
如上圖激光氣體分析儀通過調制激光器的頻率使之周期性地掃描被測氣體的吸收譜線，激光頻率的掃描范圍被設置為大于被測氣體吸收譜線的

寬度，從而在一次掃描中包含有不被氣體吸收譜線衰減的黃綠區（1區）和被氣體吸收譜線衰減的紅色區（2區）。從1區得到的測量信號包含

粉塵和視窗污染的透過率，從2區得到的測量信號除包含粉塵和視窗污染的透過率還包含被氣體吸收的光強衰減。因此，通過在一個激光頻率

掃描周期內對1區和2區的同時測量可以準確獲得被氣體吸收衰減掉的透光率，從而不受粉塵及視窗污染產生光強衰減對氣體測量濃度的影響。
工作流程:

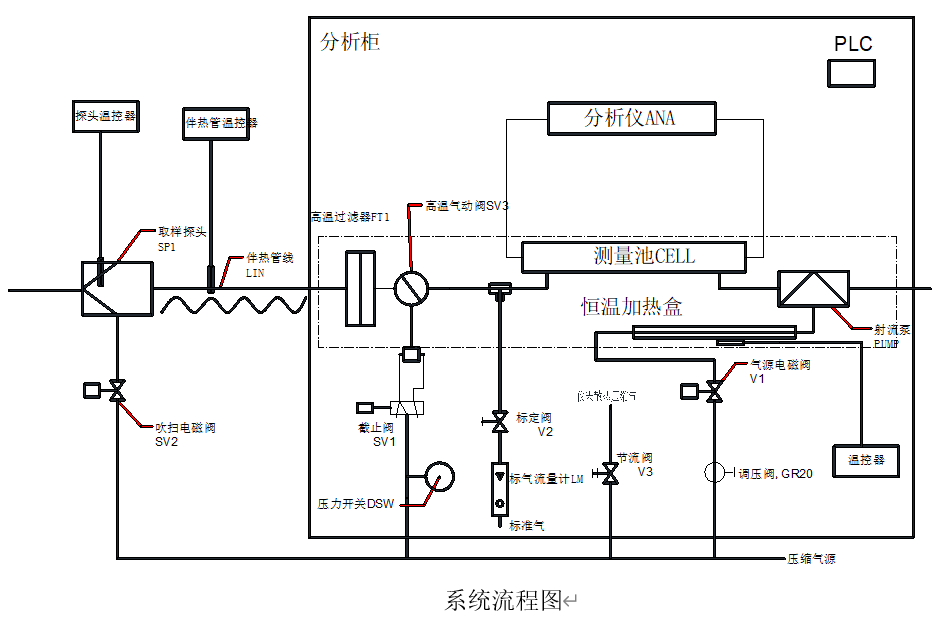

如系統流程圖所示，樣氣經采樣探頭，由采樣伴熱管輸送至預處理單元，預處理單元包括常閉型高溫閥SV1，精密過濾器、射流泵，其中SV1閥

用于在停止采樣時切斷氣路，精密過濾器用于進一步凈化樣氣，去除樣氣中的粉塵等，射流泵則用于提供樣氣傳輸時的動力，系統由PLC控制實

現自動周期采樣及吹掃。所有樣氣流經元件及管路均置于恒溫加熱盒中，防止管路被銨鹽堵塞，減少樣氣損失。
系統取樣、分析單元及機箱:

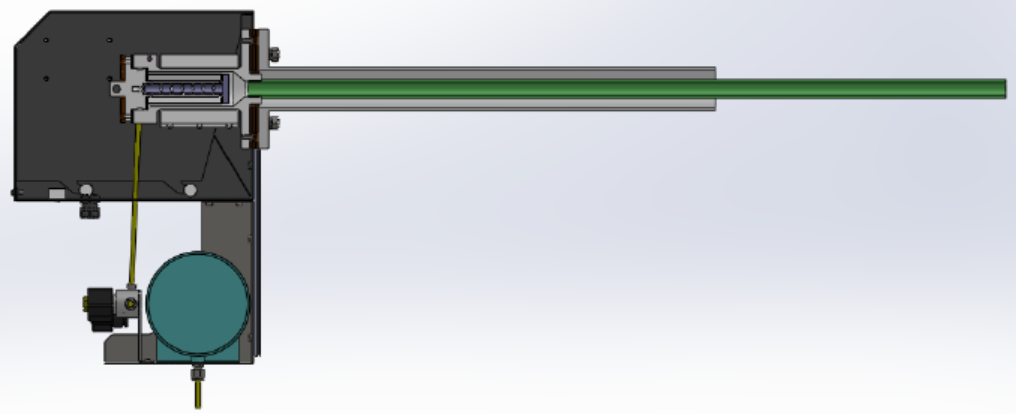

采樣探頭：
裝置是具有電加熱功能，能自行加熱并實施溫控的采樣裝置。該裝置適用于高溫、高粉塵濃度的SCR/SNCR裝置入口和出口樣氣的連續采集。

裝置由取樣管、探頭法蘭、取樣法蘭管、濾芯、反吹氣罐、反吹電磁閥、探頭保溫罩等組成。如下圖：

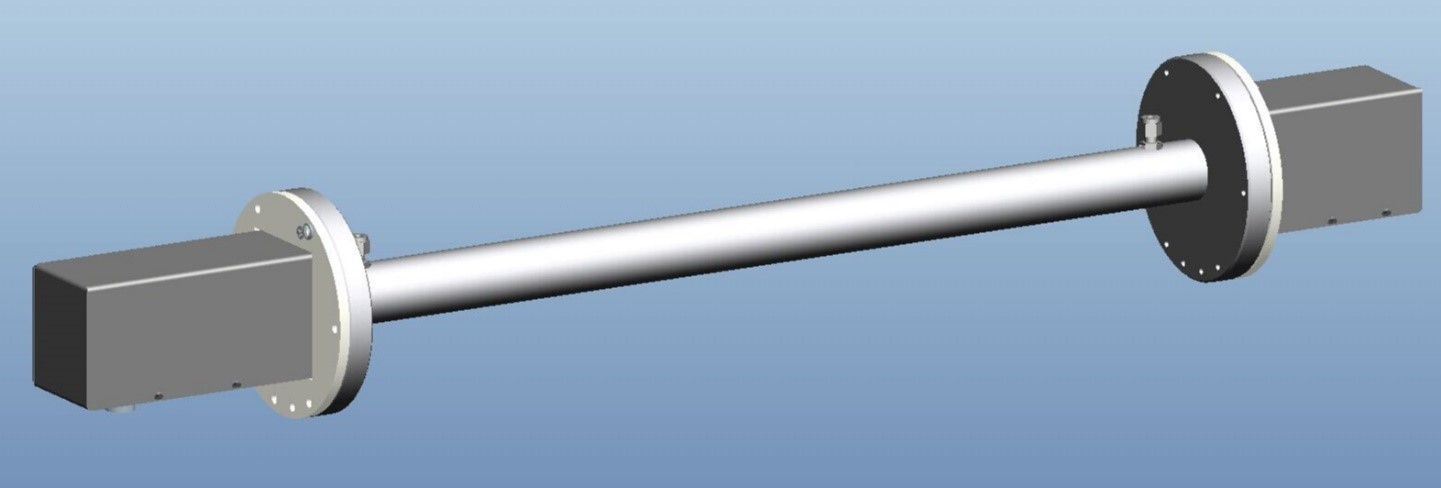

分析單元

機箱規格：

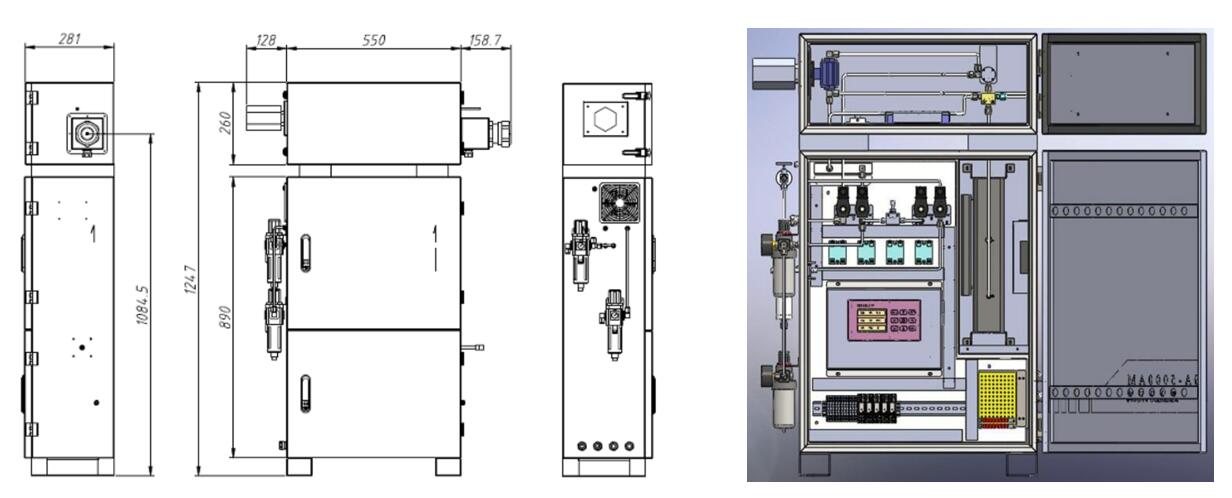

本系統集成于機箱，具體規格尺寸和布局圖如下：

技術參數:
